きれいで迅速、損傷のないワイヤ処理を実現するストリッピング ツールはどれですか?

抽象的な

絶縁体の剥離は簡単そうに見えますが、1 本の導体に傷がついてホットスポットが発生したり、ストリップの長さが不均一で適切な圧着が妨げられたり、1 回のシフトで「早い作業」が手の痛みややり直しに変わったりするまでは、このガイドでは、最も一般的な顧客の問題点を次の点に分けて説明します。剥離ツールまた、ワイヤ、絶縁体、ワークフローに適したツールの種類を選択する方法を示します。導体損傷の原因、AWG/mm² 範囲と絶縁材料に工具を適合させる方法、大規模な剥離を一貫して行う方法、工具を正確かつ安全に保つ方法を学びます。比較表と実践的な FAQ は、日常の使用や調達について自信を持って決定するのに役立ちます。

目次

• 概要
• ストリッピングツールに関して人々が直面する本当の問題
• ストリッピングツールの種類とそれぞれの使用時期
• 比較表: 適切なツールを迅速に選択
• ワイヤーをきれいに剥く方法 (ステップバイステップ)
• 作業に最適な剥離ツールを選択する方法
• 絶縁材、特殊ケーブル、扱いにくいケース
• メンテナンス、校正、および安全習慣
• チームと工場の調達チェックリスト
• よくある質問

概要

• 一般的な剥離の失敗 (傷、長さの不一致、疲労、スループットの低下) を特定します。
• 主要な剥離ツールのカテゴリとその強みを理解します。
• 比較表を使用して、ワイヤのタイプと量ごとにツールを候補リストに挙げます。
• 欠陥を減らすために、繰り返し可能な剥離方法に従ってください。
• ゲージ範囲、絶縁、人間工学、品質管理に基づいてツールを選択してください。
• 特殊なケース (マルチコア、ソフトシリコン、PTFE、同軸、ジャケット) を処理します。
• 洗浄、刃のお手入れ、定期的な点検により精度を維持してください。

ストリッピングツールに関して人々が直面する本当の問題

剥離ツールに関する苦情のほとんどは、「絶縁体を剥がすこと」に関するものではありません。彼らは約品質, スピード、 そして再現性—特に数十、数千のワイヤを準備している場合。 何度も現れる問題点は次のとおりです。

• ニックが入った導体:銅またはアルミニウムに小さな切り込みが入ると、断面積が減少し、より線の束が弱くなり、振動や熱により破損点が生じる可能性があります。
• ストリップの長さが一貫していない:短すぎるとクリンプが適切に噛みつきません。長すぎると導体が露出するとショートする危険があり、製造検査に合格しません。
• 間違ったゲージ設定:複数のサイズにわたって「ある程度機能する」ツールは、小さな導体を損傷したり、大きな導体に絶縁体を残したりすることがよくあります。
• 絶縁体の破れまたは伸び:柔らかいまたは伸縮性のあるジャケット (シリコンなど) は、きれいに切れずに伸びてしまい、端が汚くなり、うまく終端されないことがあります。
• 手の疲労と反復的な負担:不十分な人間工学で大量の剥離を行うと、速度の低下、間違い、不快感が生じます。
• スループットが遅い:手動の試行錯誤 (削除、チェック、やり直し) では時間がかかります。実稼働環境では、ワイヤあたりの秒数が週あたり数時間になります。
• 工具の摩耗:切れ味の悪い刃や顎の位置がずれていると、滑り、切り口がギザギザになり、予期せぬ結果が生じます。

「これを継続的に行うのはなぜこんなにも難しいのだろう」と考えたことがあるのは、あなただけではありません。良いニュースです。ツールの種類がワイヤとワークフローに完全に一致すると、ほとんどの問題は解消されます。

ストリッピングツールの種類とそれぞれの使用時期

「剥離ツール」は大きなカテゴリです。適切なスタイルを選択することは、一日中きれいなストリップを仕上げるか、絶え間なくやり直しを続けるかの違いです。 以下に、最も一般的なタイプと、それらが適している場所を示します。

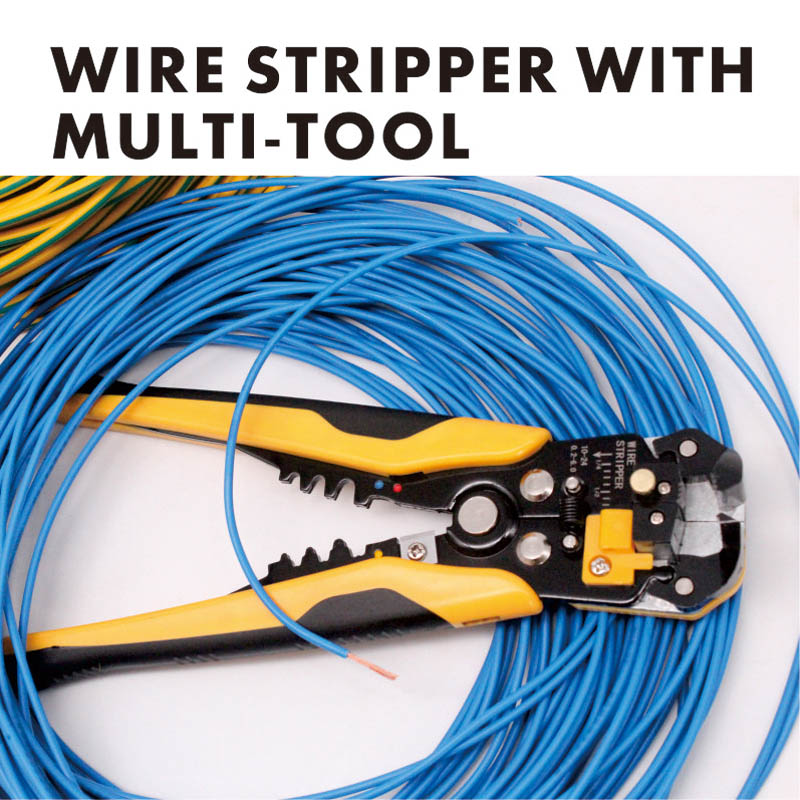

• 手動ゲージノッチワイヤーストリッパー:穴サイズ (AWG/mm²) を備えたクラシックなプライヤー スタイルのツール。管理された作業、小規模なバッチ、および複数のゲージを慎重に剥がす技術者に最適です。

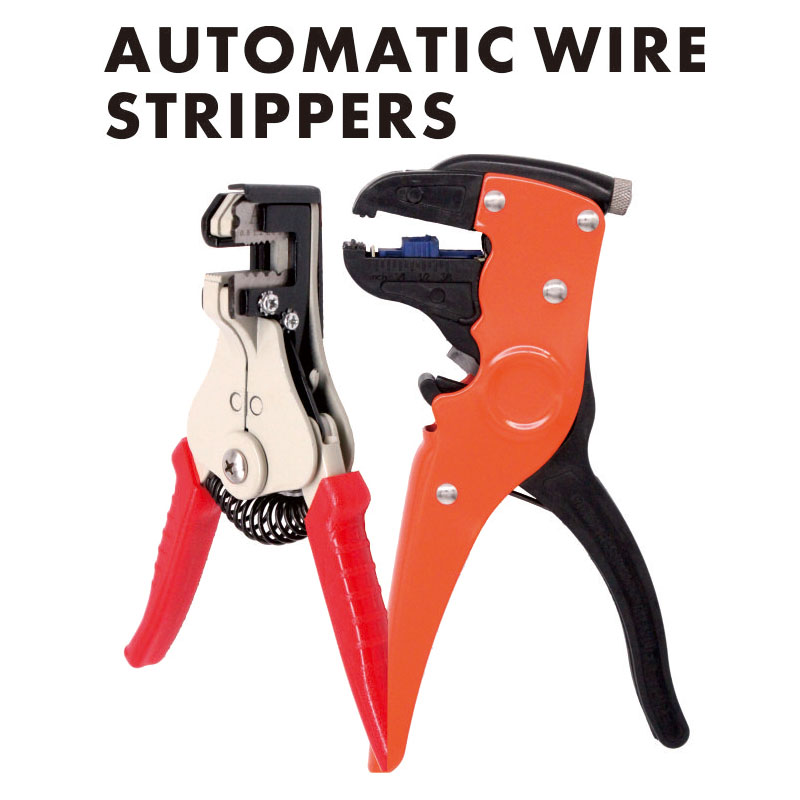

• 自動調整式 (自動) ワイヤーストリッパー:手動でゲージを選択する必要がなく、絶縁体を掴んで 1 回の動作で引き剥がせるように設計されています。スピードと疲労軽減に優れており、特に繰り返しのサイズや中量から大量の場合に優れています。
• 精密マイクロストリッパー:細い導体、電子機器、繊細な複数より線用に設計されています。標準ツールが「攻撃的すぎる」と感じる場合に役立ちます。
• ジャケットストリッパー:多芯ケーブル、丸型ケーブル、フラットケーブルの外部被覆を内部導体を損傷することなく剥がす作業に。
• 同軸ケーブルストリッパー:同軸層 (ジャケット、編組、誘電体) 専用に設計されています。コネクタに正確なステップ長が必要な場合に不可欠です。
• ロータリーストリッパー:丸型ケーブルとジャケット用のラップアンドカットスタイルのツール。多くの場合、直径と切り込みの深さを調整できます。
• サーマルストリッパー:熱を使用して断熱材を柔らかくします (PTFE/テフロンまたは高温材料の場合が一般的)。機械的な切断により導体が損傷する危険がある場合に最適です。

多くの購入者が犯す間違いは、柔軟なシリコン ワイヤー、細いセンサー ケーブル、厚い電源ケーブル ジャケット、同軸など、すべてを 1 つのツールで同等の品質で処理できると期待していることです。実際には、小規模な「ツール セット」の方が、単一の「何でもできる」ツールよりも優れていることがよくあります。

比較表: 適切なツールを迅速に選択

ワイヤーをきれいに剥く方法 (ステップバイステップ)

プロセスに一貫性がなければ、最良のツールであっても悪い結果が生じる可能性があります。以下は、ほとんどのワイヤ タイプで機能する反復可能な方法です。

1. 電線サイズと導体の種類を確認してください。AWG/mm²と、それが単線、より線、または細線かどうかを把握します。細いストランドはより丁寧な取り扱いが必要です。
2. ツールを作業に合わせて選択します。正しいノッチを使用するか、銅ではなく絶縁体を掴むように自動調整ツールを調整します。
3. ストリップの長さを設定します。工具に長さ止めがある場合は、それを使用してください。そうでない場合は、変動を減らすために参照 (単純な視覚的なガイドでも) をマークします。
4. ワイヤーをまっすぐに配置します。斜めに挿入すると、不均一な切断やストランドの損傷が発生する可能性が高くなります。
5. スムーズな圧力を使用してください。ワイヤーを「押しつぶさない」でください。断熱材のみを制御してカットしたい場合。
6. ワイヤーに沿って引っ張ります。横にねじったり引っ張ったりすると、絶縁体が破れ、ストランドの撚りが乱れる可能性があります。
7. 急いで検査してください。光沢のある切り傷、ストランドの欠落、伸びた絶縁体、またはギザギザの端を探してください。欠陥が現れた場合は、停止して調整し、不良部品を作り続けないようにしてください。
8. 圧着の場合:剥ぎ取られた導体がバレル内に適切に充填され、より線や端子の必要以上に導体が露出していないことを確認してください。

大量の剥離を行う場合は、剥離長さのストップを追加したり、ワイヤ挿入技術を標準化するなどの小さな変更で、やり直し作業を大幅に減らすことができます。

作業に最適な剥離ツールを選択する方法

顧客が「良い剥離ツールが必要だ」と言うとき、彼らが言いたいのは通常次のような意味です。ダメージが少ない, より一貫性のある、 そしてより速い仕事」 自信を持って選択するには、次の基準を使用してください。

• ワイヤー範囲:サポートされている AWG/mm² 範囲が、最もよく使用されるサイズを実際にカバーしていることを確認してください (「時々機能する」だけではありません)。
• 導体スタイルの互換性:固体および粗い撚り線は寛容です。細いストランド (制御キャビネットやフレキシブルリードで一般的) は、精密なジョーとよりシャープな位置合わせの恩恵を受けます。
• 絶縁タイプ:PVC が一般的です。 XLPE、シリコン、ゴム、PTFE は異なる動作をします。特殊な断熱材を日常的に使用する場合は、専用のツールを検討してください。
• 一貫性機能:ストリップの長さのストップ、安定した調整機構、明確なマーキングを探してください。小さな機能により、バッチ作業にかかる時間を大幅に節約できます。
• 人間工学:快適なグリップ、スプリングの戻り、スムーズな動作により、特に反復作業中の疲労が軽減されます。
• ビルドの品質と調整:適切に調整されたジョーとブレードはきれいにカットします。位置がずれていると、部分的な切断、引き裂き、導体の傷が発生します。
• 保守性:交換可能なブレードとアクセス可能なクリーニングポイントにより、工具の寿命が延び、精度が維持されます。

多くのチームにとって、最適なセットアップは「1 つのプレミアム ツール」ではありません。メインストリッパー + ジャケットストリッパー + 同軸/高精度オプション配線作業の内容に応じて。

絶縁材、特殊ケーブル、扱いにくいケース

ツールが適切でない限り、オペレータの熟練度に関係なく、一部のワイヤは不適切な動作をします。 よくある「問題児」への対処法は次のとおりです。

• ソフトシリコンワイヤー：伸びて破れやすい。鋭く、よく調整された刃を使用してください。制御された切断圧力で軟質絶縁用に設計されたツールを検討してください。過度の絞りは避けてください。
• PTFE (テフロン) および高温絶縁:硬くて滑りやすい。サーマルストリッピングは傷のリスクを軽減し、精密なツールは導体に傷が付くのを防ぐのに役立ちます。
• 細撚りフレキシブルケーブル:傷は見つけにくいですが、ダメージは大きくなります。高精度のマイクロストリッパーまたは慎重に調整された自動調整ツールを選択し、ストランドを定期的に検査してください。
• 多芯丸型ケーブルジャケット:切断深さを調整できるロータリー/ジャケットストリッパーを使用してください。深さを控えめに設定し、内部の断熱材を保護するために最初にスクラップでテストします。
• 同軸ケーブル：コネクタの要件では、正確なステップ寸法が指定されることがよくあります。ケーブル直径に適合した同軸ストリッパーを使用し、簡単な合否測定ルーチンで検証します。
• アルミニウム導体:銅よりも柔らかく、損傷を受けやすい。正しいゲージを使用し、過度の切断圧力を避けてください。

材料 (PVC 制御配線とシリコン製ハイフレックス リードなど) を頻繁に切り替える場合は、調整を安定させてオペレータのエラーを減らすために、材料ごとに専用ツールを割り当てることを検討してください。

メンテナンス、校正、および安全習慣

ストリッピングツールは、頑丈に見えても精密なツールです。メンテナンスは、数か月にわたる実際の作業を通じて「きれいなストリップ」の一貫性を維持するものです。

• 定期的に掃除してください:断熱材の破片や接着剤の残留物が蓄積するとグリップ力が低下し、滑りや破れの原因となります。
• ブレードの状態を確認します。切れ味の悪い刃は断熱材を押しつぶして引き裂きます。鋭い刃が少ない圧力できれいにカットします。
• 位置合わせを確認します。片側を深く切ると、導体の傷が増加します。ツールで調整が可能な場合は、ツールを中央に保ちます。
• スクラップでのテスト:ワイヤのバッチや絶縁タイプを変更する場合は、生産を開始する前に簡単なテスト ストリップを行ってください。
• 基本的な安全性を使用します。身体から切り離し、刃に指を触れないようにして、弾力性のあるストランドを扱うときは保護眼鏡を着用してください。
• 作業規則に従ってください。多くの電気ビルドでは、一貫したストリップ長、ストランド損失のない、きれいな終端が必要です。最終的な QA だけでなく、プロセスに検査を組み込みます。

シンプルな習慣が効果をもたらします。「既知の良好な」サンプル ワイヤと終端を手元に置いておくことです。結果が変動し始めたら、欠陥が積み重なる前に即座に比較して調整します。

チームと工場の調達チェックリスト

チーム用に剥離ツールを購入する場合は、オペレーター間のばらつきを減らすことに重点を置いてください。このチェックリストは次のことに役立ちます。

• 上位 5 つのワイヤ サイズをリストします(AWG/mm²) を毎月使用し、それらをきれいにカバーするツールを購入してください。
• アプリケーションごとにツールを分ける:1 つは一般ワイヤ用、1 つはジャケット用、1 つは同軸/特殊ケーブル用です。
• ストリップの長さを標準化する共通端子の場合は、可能な限り長さのストップを使用してください。
• 短いトライアルを実行する完全な展開の前に、実際のワイヤバッチ（最悪の場合の絶縁を含む）を使用してください。
• テクニックを鍛える（まっすぐな挿入、スムーズな圧力、迅速な検査）リワークをカットします。
• 予備品とメンテナンスを計画する「生産が止まらないから切れ味の悪い工具を使う」のを防ぐため（替刃、清掃用品）。

工具をワイヤに合わせて方法を標準化すると、組み立てが速くなり、不良品が減り、手間が少なく検査に合格するきれいな結線が得られます。

よくある質問

Q1: ストリップツールが導体に傷を付けているかどうかを確認するにはどうすればよいですか?
単線に光沢のあるスコアマーク、ストランドの欠落、または「薄くなった」箇所を探します。より線の場合は、剥がした端を軽くねじります。より線が簡単に分離したり破損したりすると、工具が銅に切り込んでしまう可能性があります。

Q2: 自動調整ストリッパーと手動ゲージノッチストリッパーを選択する必要がありますか?
繰り返し剥離作業を行っていて、疲労を軽減しながらスピードを上げたい場合は、自動調整ツールの方が日常的に使用するのに適していることがよくあります。現場の状況でさまざまなサイズにまたがって作業し、直接制御したい場合は、正しいノッチを一貫して一致させる限り、手動のゲージノッチツールが頼りになります。

Q3: 断熱材がきれいに剥がれずに破れてしまうのはなぜですか?
一般的な原因としては、切れ味の悪い刃、不適切な工具の調整、斜めに引っ張ったこと、または非常に弾性のある絶縁体 (シリコンなど) が挙げられます。より鋭利なツールを使用し、絞る圧力を減らし、ワイヤーに沿ってまっすぐに引きます。

Q4: 圧着端子のストリップの長さはどれくらいを使用すればよいですか?
利用可能な場合は、端末メーカーのガイダンスを使用してください。実際のチェックとして、バレルの端を越えて過剰に露出した銅を残さずに、剥がした導体が圧着バレルを満たす必要があります。一貫性は正確な数値と同じくらい重要です。

Q5: 1 つのストリッパーで PVC、シリコン、PTFE 絶縁体をうまく処理できますか?
場合によってはありますが、保証はありません。 PVC は寛容です。シリコーンと PTFE はより要求が厳しいです。特殊な断熱材を定期的に使用する場合は、専用ツール (または高温材料用の熱オプション) を使用すると損傷が軽減され、仕上げ品質が向上することがよくあります。

Q6: どのくらいの頻度でストリッピングツールを交換または修理する必要がありますか?
使用量や材質により異なります。必要な力の増加、切り口の荒れ、絶縁体の滑り、導体の損傷に気付いた場合は、刃の清掃、調整、研ぎ/交換、または新しい工具での回転を行う時期です。

ワイヤーの種類、生産量、期待される品質に適合するストリッピング ツールが必要な場合は、楽清Woma Tools Co., Ltd.アプリケーションに適切な構成を選択するのに役立ちます。お問い合わせ配線範囲、絶縁材料、目標スループットについて話し合い、終端をクリーンで一貫した状態に保つ実用的なソリューションを推奨します。
